UPS DC (Nguồn DC dự phòng)

UPS DC (Nguồn DC dự phòng)

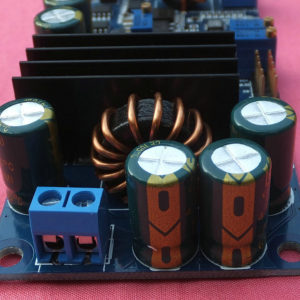

Mô-đun nguồn DC hiệu quả cao được thiết kế cho các ứng dụng cần nguồn điện dự phòng DC. Mô-đun này có dải điện áp đầu vào rộng, và hỗ trợ sạc pin chì-axit, ion lithium, lithium polymer và pin lithium iron phosphate làm pin dự phòng. Nó có chức năng quản lý sạc đầy đủ, và mạch điều chỉnh điện áp tự động bước lên trên có thể trực tiếp điều chỉnh điện áp. Sau khi nguồn DC được cung cấp cho thiết bị. Khi chuyển đổi giữa nguồn điện đầu vào và pin, điện áp đầu ra ổn định và hoạt động tải không bị ảnh hưởng.

Khi có nguồn điện đầu vào, mô-đun sẽ sạc pin và xuất nguồn điện quy định cho thiết bị. Khi nguồn điện đầu vào bị cắt, mô-đun sẽ tự động chuyển sang nguồn điện pin và cung cấp nguồn điện quy định cho thiết bị. Thời gian chuyển đổi bằng 0, không ảnh hưởng đến hoạt động tải. Khi pin được cấp nguồn, MCU trên bo mạch sẽ theo dõi điện áp pin theo thời gian thực. Khi pin được xả về điện áp ngưỡng không điện áp được đặt, nguồn điện sẽ tự động tắt đầu ra và chuyển sang chế độ ngủ công suất thấp. Chỉ có thể bật nguồn khi đầu vào được bật lại hoặc điện áp pin trở về điện áp ngưỡng khởi động.

Xin lưu ý rằng phần sạc của mô-đun này là sạc xuống. Điện áp của nguồn điện đầu vào phải cao hơn 1V so với điện áp cắt sạc của pin đã sạc để sạc. Ví dụ, pin sử dụng pin axít chì 12V, điện áp cắt sạc là 13,8V, sau đó nguồn điện đầu vào nên chọn nguồn DC trong khoảng 14,8V ~ 28V, chúng ta có thể chọn bộ chuyển đổi nguồn 19V hoặc 24V phổ biến làm nguồn điện đầu vào.

Mô-đun đi kèm với một mạch ổn áp tự động tăng và giảm điện áp. Điện áp đầu ra có thể được điều chỉnh trong khoảng từ 3V đến 28V bất kể nguồn điện đầu vào hay điện áp pin giảm.

Phạm vi ứng dụng

l   Cung cấp năng lượng dự phòng cho một máy tính chạy nguồn 12V

l   kiểm soát truy cập, cung cấp điện dự phòng an ninh

l   hệ thống điều khiển công nghiệp cung cấp điện dự phòng

l   Phạm vi điện áp đầu vào rộng: 10 ~ 28V

l   Công suất cao được điều chỉnh 100W (đầu ra 12V, 8.3A)

l Đầu   ra được chuyển đổi liền mạch. Khi đầu vào bị tắt, nó sẽ tự động chuyển sang nguồn điện pin. Điện áp đầu ra không bị gián đoạn và thời gian chuyển đổi bằng không.

l   Điện áp đầu ra: Nó có thể được điều chỉnh trong khoảng 2 ~ 28V hoặc có thể chọn loại điện áp đầu ra cố định (bất kỳ lựa chọn nào giữa 2 ~ 28V), vui lòng chỉ định khi mua. Giao hàng mặc định có thể điều chỉnh

l   Dòng điện đầu ra: 8.3A, cực đại 10A

l   Dòng vào: lên đến 15A

l  Bảo vệ quá dòng và ngắn mạch, đầu ra đầu ra không sợ ngay cả khi bị đoản mạch, mạch sẽ tự động bảo vệ

l  Hỗ trợ pin chì-axit, ion lithium, lithium polymer, pin lithium iron phosphate

l   điều chỉnh điện áp sạc (4-23V)

l   điều chỉnh dòng điện (0,5-5A)

l   3 giai đoạn hiệu quả cao nhiễu loạn, dòng điện liên tục, sạc điện áp không đổi, tự dừng hoàn toàn, ngăn ngừa quá tải

l   4 Đèn chỉ báo trạng thái LED cho biết trạng thái nguồn điện đầu vào, sạc, xả và thiếu điện áp

l   Giám sát điện áp pin thời gian thực, tự động cắt đầu ra khi xả quá mức, bảo vệ pin

l   Điều chỉnh điện áp ngưỡng bảo vệ điện áp thấp

l Điều chỉnh ngưỡng khởi động pin
